В дорожном строительстве и горнодобывающей промышленности автогрейдер является одной из самых востребованных машин. От его работы напрямую зависят ровность дорожного полотна, скорость отвода воды и долговечность покрытия. Ключевой рабочий орган этой машины — нож, а точность его позиционирования определяется работой гидравлического оборудования. Центральное место в системе управления занимает поворотный гидроцилиндр, отвечающий за изменение угла атаки ножа. В данной статье мы подробно разберем устройство, принцип работы и особенности гидроцилиндров поворота ножа грейдера.
Назначение и определение угла атаки
Основная задача автогрейдера — профилирование грунта и снега. В зависимости от типа работ (черновое рыхление, чистовое планирование, откосообразование) оператору необходимо постоянно изменять положение ножа для:
- Увеличения угла атаки и заглубления ножа при работе с тяжелыми и плотными грунтами (черновое рыхление);
- Уменьшения угла атаки и снижения сопротивления при чистовом планировании для получения гладкой поверхности;
- Точного асимметричного позиционирования ножа относительно рамы при формировании откосов и обочин.

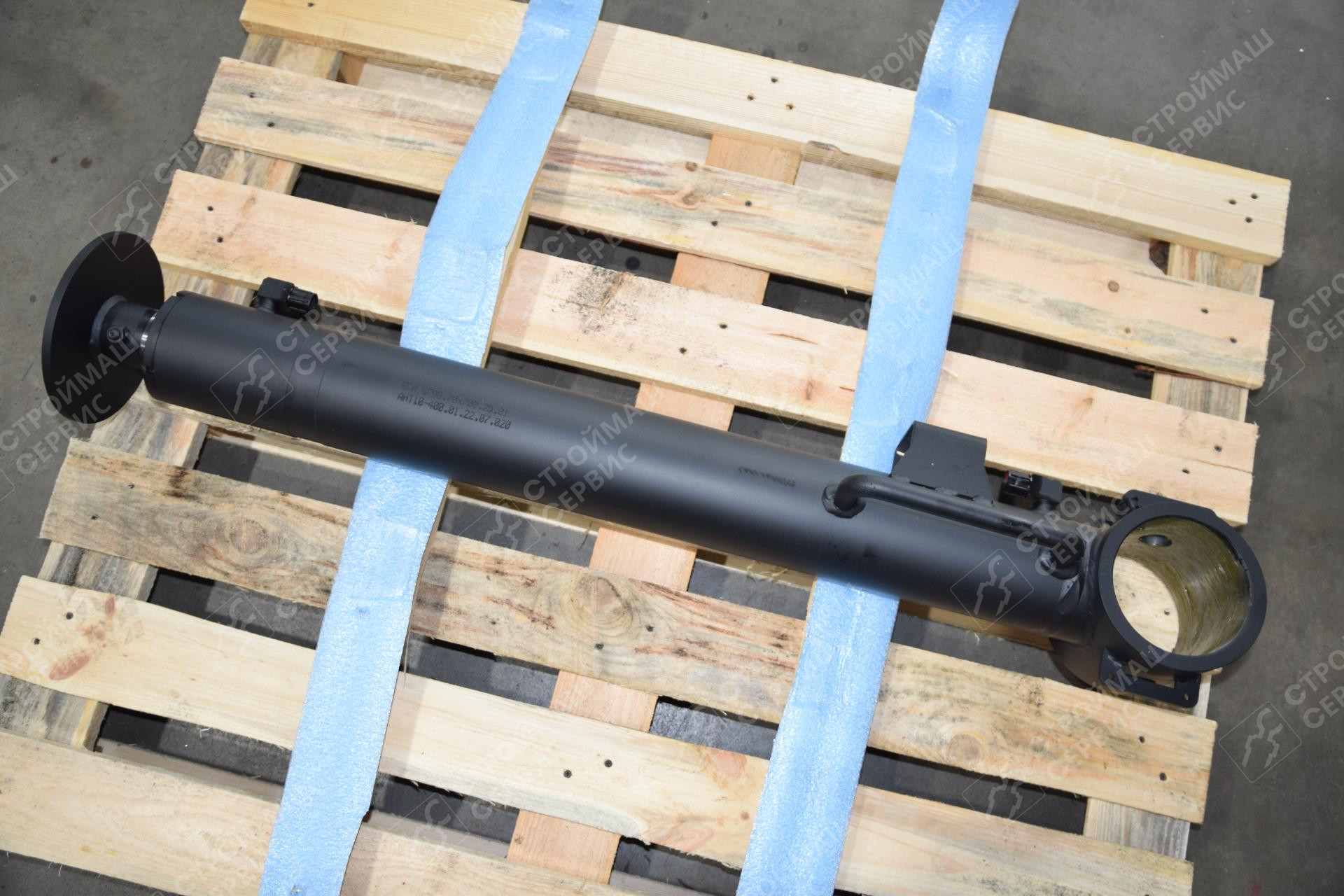

Устройство гидроцилиндра поворота ножа
Конструкция поворотного гидроцилиндра включает следующие элементы:
- Корпус (гильза) — изготавливается из высокопрочной легированной стали, внутренняя поверхность расточена и хромирована для снижения трения;
- Шток — полированная сталь с твердохромовым покрытием, устойчивая к абразивному воздействию грунта и песка;
- Поршень — разделяет штоковую и поршневую полости, оснащается уплотнительными кольцами;
- Узлы уплотнения — манжеты, грязесъемники и направляющие кольца из полиуретана и NBR, обеспечивающие герметичность в диапазоне температур от –40 до +80 °C;
- Шарнирные проушины — позволяют цилиндру поворачиваться при перемещении тяги, связанной с поворотным кругом грейдера.
Принцип работы системы изменения угла атаки
Система работает следующим образом:
- Оператор в кабине автогрейдера перемещает рычаг управления поворотом ножа;
- Гидрораспределитель направляет поток масла от гидронасоса к соответствующей полости поворотного гидроцилиндра;
- Шток гидроцилиндра начинает движение, толкая или поворачивая раму, на которой закреплен нож грейдера;
- Нож изменяет угол атаки относительно продольной оси машины.
Особенности эксплуатации и требования к гидроцилиндрам
Рабочие условия для гидроцилиндров поворота ножа крайне тяжелые:
- Высокая запыленность — уплотнения должны быть устойчивы к абразиву, поэтому вместо стандартных резиновых колец применяются армированные грязесъемники и фторопластовые направляющие;
- Динамические нагрузки — при наезде ножа на препятствие возникают резкие пиковые давления, достигающие 35–40 МПа. Поворотный гидроцилиндр должен быть рассчитан на такие перегрузки без потери герметичности;
- Коррозия — обработка дорог реагентами и работа в условиях высокой влажности требует хромирования штока и специальных антикоррозионных покрытий корпуса.
Ремкомплекты для гидроцилиндров поворота
Для обслуживания поворотных гидроцилиндров грейдера выпускаются специальные ремкомплекты. В их состав входят:
- Манжеты штока и поршня — обеспечивают основную герметизацию, выдерживают износ и сохраняют эластичность при низких температурах;
- уплотнительные и направляющие кольца — повышают надежность уплотнения, помогают центрировать подвижные детали и защищают манжеты от повреждений при высоком давлении;
- Грязесъемник — очищает шток от грязи, пыли, песка, снега и влаги, предотвращая попадание абразива внутрь цилиндра;
- Защитные фторопластовые кольца — препятствуют выдавливанию мягких уплотнений при резких скачках давления в гидросистеме;
- Резиновые уплотнительные кольца — предназначены для герметизации неподвижных соединений и работают в паре с другими элементами ремкомплекта.
Гидроцилиндры поворота ножа — это неотъемлемая часть гидравлической системы автогрейдера. Именно они обеспечивают точное изменение угла атаки ножа, позволяя машине выполнять операции от грубой планировки до чистового профилирования. Поворотный гидроцилиндр, установленный на узле поворота грейдера, должен обладать повышенной износостойкостью, надежными уплотнениями и устойчивостью к динамическим нагрузкам. Своевременная диагностика и замена уплотнений с помощью специализированных ремкомплектов — залог долгой и бесперебойной работы дорожной техники.
