Автомобильный кран (или автокран) представляет собой сложную гидравлическую машину, способную выполнять подъемно-транспортные работы на строительных площадках, в промышленности и коммунальном хозяйстве. Одним из ключевых узлов любого крана является механизм поворота платформы, который обеспечивает вращение крана вокруг вертикальной оси. Именно за эту функцию отвечают гидроцилиндры поворота платформы автокрана — устройства, преобразующие энергию рабочей жидкости в механическое вращательное движение.
В данной статье мы подробно рассмотрим устройство, принцип работы, особенности эксплуатации и ремонта гидроцилиндров поворота платформы автокрана.
Зачем нужен механизм поворота автокрана?
Любой автомобильный кран должен иметь возможность поворачивать стрелу относительно шасси. Это позволяет:
- Подавать груз в любую точку рабочей зоны без перемещения всего крана;
- Осуществлять монтаж оборудования в стесненных условиях;
- Совмещать подъем груза с его горизонтальным перемещением по дуге.

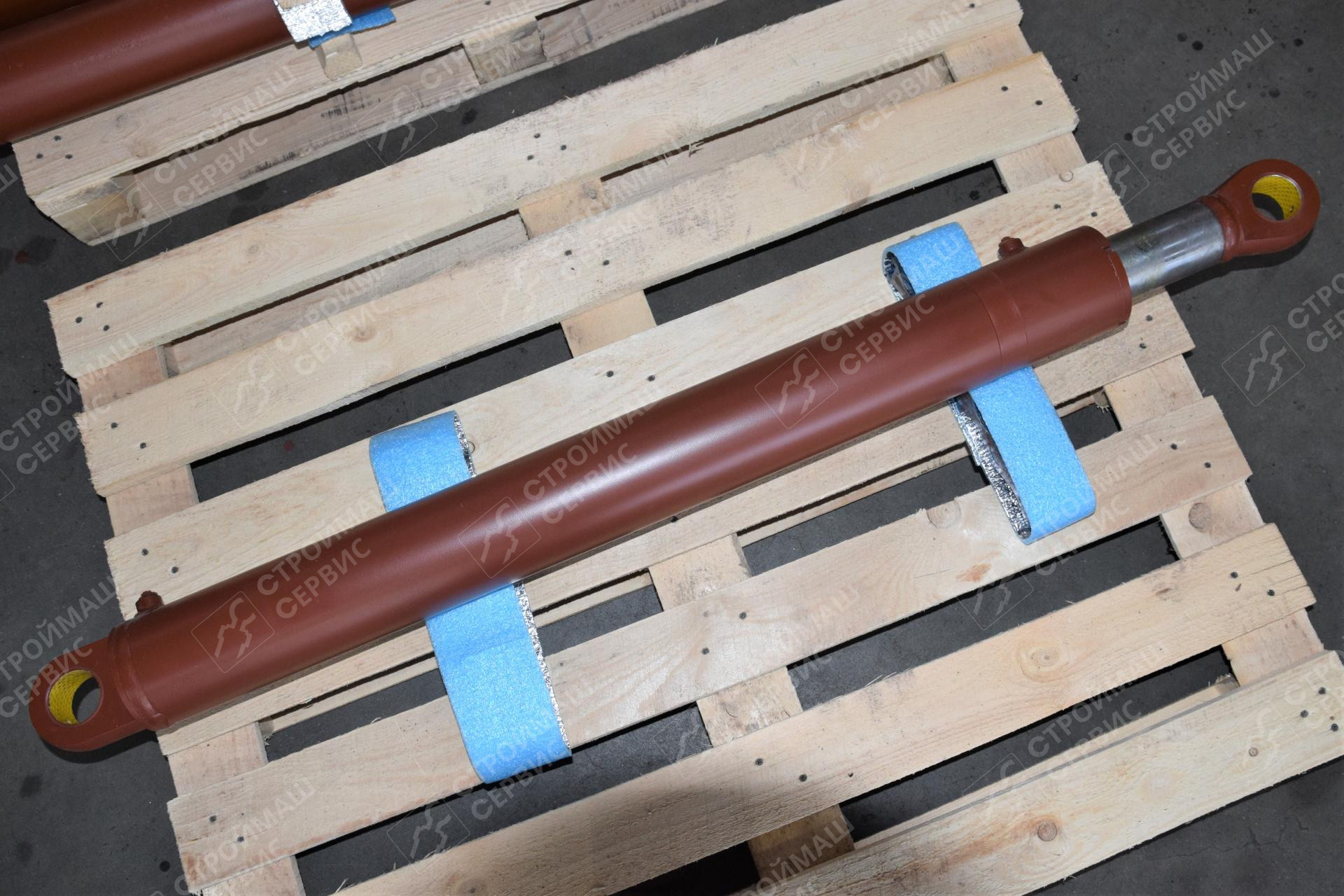

Устройство гидроцилиндра поворота платформы крана
Поворотный гидроцилиндр включает следующие элементы:
- Корпус (гильза) — прочная стальная труба, внутренняя поверхность которой расточена и полирована;
- Шток — подвижная деталь, передающая усилие на поворотный рычаг платформы;
- Поршень — разделяет поршневую и штоковую полости;
- Уплотнительный узел — манжеты, направляющие кольца, грязесъемники;
- Проушины для крепления — к поворотной платформе и к неподвижной раме.
Рабочий процесс: как происходит поворот автокрана
Рассмотрим типовой рабочий цикл поворота платформы автокрана с двумя встречными гидроцилиндрами:
- Активация оператором — перемещение рычага поворота, задание направления и скорости;
- Подача сигнала на распределитель — открытие каналов, направление масла к одному из цилиндров;
- Подача масла в первый цилиндр — жидкость поступает в поршневую полость, шток выдвигается;
- Втягивание второго цилиндра — штоковая полость соединяется со сливом, шток втягивается синхронно;
- Передача усилия на рычажный механизм — штоки соединены с платформой через рычаги, создается вращающий момент;
- Поворот платформы — платформа вращается вокруг опорно-поворотного устройства;
- Регулирование скорости — дросселирование потока масла (изменение открытия распределителя);
- Остановка и фиксация — отпускание рычага, перекрытие подачи масла, блокировка цилиндров;
- Поворот в обратную сторону — подача масла во второй цилиндр, первый — на слив;
- Аварийное торможение — срабатывание предохранительного клапана, сброс давления.
Механизм выдвижения и подъема стрелы во время поворота крана
Механизм подъема (обычно гидравлический) и механизм выдвижения секций стрелы работают независимо от поворота, но их совместное использование требует высокой квалификации оператора.
Устройство управления краном позволяет одновременно:
- Поднимать груз с помощью грузового гидромотора или цилиндра подъема стрелы;
- Выдвигать телескопические секции стрелы;
- Поворачивать платформу с помощью поворотных гидроцилиндров.
Неисправности поворотных гидроцилиндров автокранов
Как и любая запчасть, гидроцилиндр поворота со временем изнашивается. Основные неисправности:
- Течь масла через уплотнения (износ манжет);
- Задиры на штоке (попадание абразива);
- Падение усилия поворота (износ поршневых колец);
- Неравномерное движение штока (загрязнение рабочей жидкости, повреждение зеркала цилиндра);
- Стуки и вибрации при повороте (воздух в гидросистеме или износ направляющих колец);
- Самоопускание платформы (износ уплотнений поршня, перетекание жидкости между полостями);
- Нагрев гидроцилиндра выше нормы (внутренние перетечки, заклинивание штока или повышенное трение).
Почему гидроцилиндры надежнее гидромоторов для поворота?
Гидромотор способен обеспечить непрерывное вращение на 360 градусов, однако у поворотных гидроцилиндров есть ряд преимуществ в автомобильных кранах малой и средней грузоподъемности:
- Большой крутящий момент при малых оборотах — идеально для точного наведения стрелы;
- Отсутствие редуктора — меньше деталей, выше надежность;
- Простота ремонта — запчасти (манжеты, кольца) стоит недорого, замена уплотнений не требует специального инструмента;
- Плавность хода — энергия масла преобразуется в усилие без рывков, что важно при перемещении хрупких грузов.
Гидроцилиндры поворота платформы автокрана — это надежные и мощные устройства, обеспечивающие вращение крана в рабочей зоне. В отличие от гидромоторов, они проще по конструкции и дешевле в обслуживании. Энергия гидравлической жидкости, преобразованная в поворотное движение, остается самым эффективным способом управления стрелой и платформой современного автомобильного крана.
