Автомобильный кран и кран-манипулятор (КМУ) представляют собой сложные гидравлические машины, где каждая система отвечает за строго определенную функцию. Одной из ключевых деталей является механизм поворота колонны — узел, обеспечивающий вращение стрелы и всего рабочего оборудования вокруг вертикальной оси. За эту функцию отвечает гидроцилиндр поворота колонны.
Что такое гидроцилиндр поворота колонны

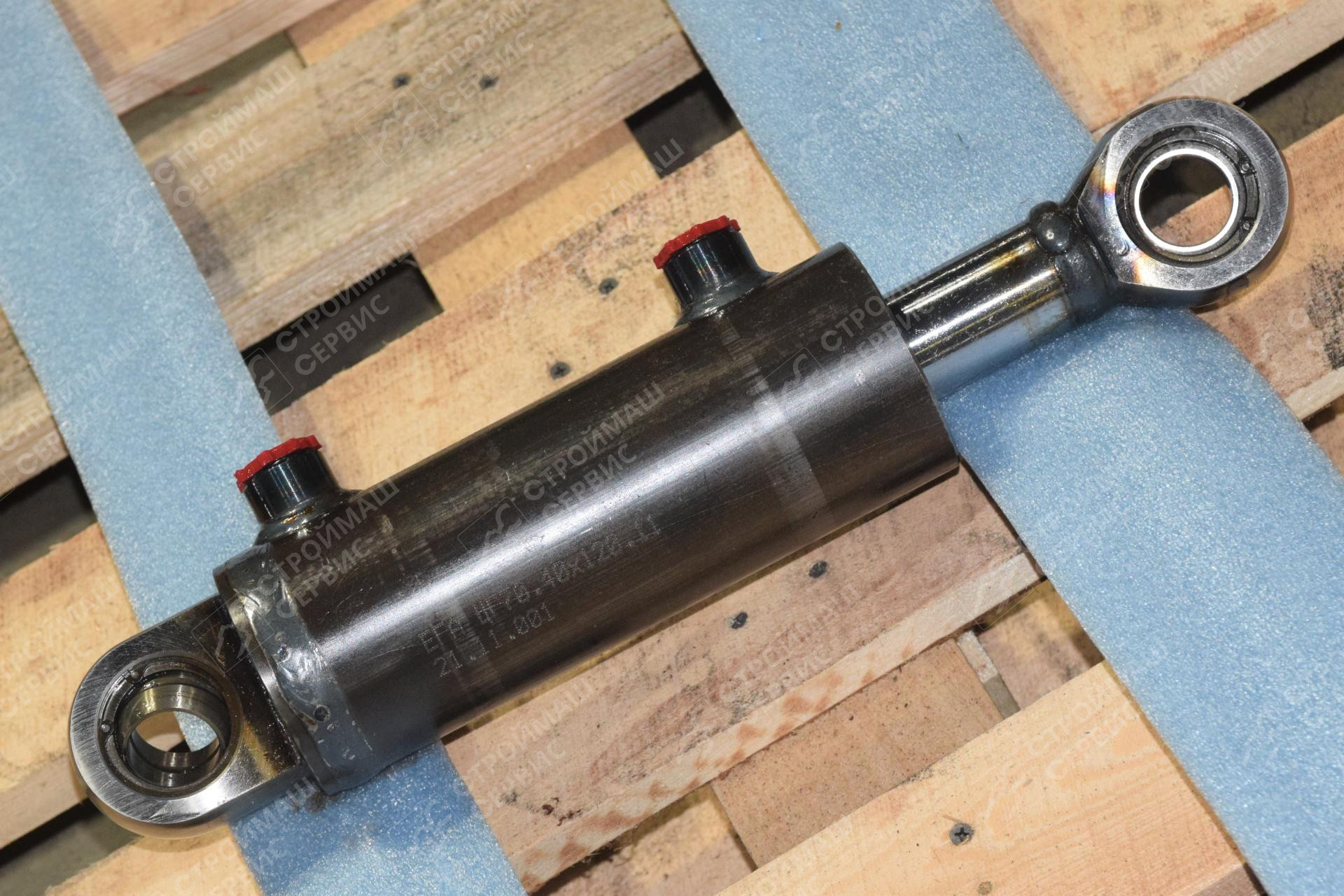

Гидроцилиндр поворота колонны — это объемный гидравлический двигатель возвратно-поступательного действия, который преобразует энергию потока рабочей жидкости в механическое усилие, а затем через систему рычагов, тяг или зубчатых передач — во вращение колонны.
Основные элементы гидроцилиндра вращения вокруг оси
Гидравлический цилиндр поворота включает:
- Гильзу (корпус) — цилиндрическую трубу, внутри которой перемещается поршень;
- Поршень со штоком — подвижный элемент, передающий усилие;
- Переднюю и заднюю крышки — с отверстиями для подвода рабочей жидкости;
- Уплотнения — манжеты, кольца, грязесъемники;
- Проушины или фланцы — для крепления к раме автомобильного шасси и к рычажному механизму поворота;
- Гидравлические штуцеры — для подключения рукавов высокого давления (РВД).
Типы гидроцилиндров, применяемых для поворота колонны
В КМУ и автокранах применяются:
- Двусторонние гидроцилиндры — с подводом жидкости в обе полости, обеспечивающие поворот в обе стороны;
- Плунжерные — реже, в основном в вспомогательных механизмах;
- Телескопические — для увеличения хода при ограниченном монтажном пространстве.
Кинематика поворота: как гидроцилиндр вращает колонну автокрана и КМУ
Для получения вращения применяют одну из следующих схем:
- Рычажная (шарнирно-рычажная) схема — гидроцилиндр закреплен на раме, шток через рычаг вращает колонну. Простой и надежный вариант с высоким крутящим моментом. Угол поворота ограничен ходом штока;
- Реечная схема — усилие передается через шток-рейку и зубчатый венец. Типична для КМУ. Угол поворота ограничен длиной рейки. Чувствительна к загрязнениям;
- Парная (сдвоенная) схема — на некоторых КМУ применяют два гидроцилиндра, работающих в паре, что обеспечивает плавность и симметричность поворота.
Гидравлическая схема включения гидроцилиндра поворота
В составе гидросистемы автокрана или КМУ гидроцилиндр поворота подключается через следующие элементы:
- Гидрораспределитель — направляет поток рабочей жидкости в нужную полость цилиндра, обеспечивая управление вращением колонны;
- Предохранительный клапан — защищает гидросистему от перегрузок, сбрасывая избыточное давление при превышении допустимых значений;
- Дроссель или регулятор расхода — регулирует объем подаваемой жидкости, обеспечивая плавность и контролируемую скорость вращения;
- Гидрозамок — надежно фиксирует колонну в заданном положении, предотвращая самопроизвольное перемещение под нагрузкой.
Особенности эксплуатации гидроцилиндров поворота колонны
При обслуживании необходимо обращать внимание на следующие аспекты:
- Рабочая жидкость — оптимально применять минеральные масла класса HVLP или HLP с вязкостью, подобранной под условия эксплуатации, и постоянно поддерживать чистоту, так как абразивные частицы ускоряют износ уплотнений и гильзы;
- Регулярное обслуживание — в регламент входит проверка уровня и состояния масла, контроль давления, осмотр рукавов высокого давления и соединений на утечки, смазка шарнирных узлов и проушин, а также диагностика люфтов в рычажном механизме;
- Распространенные нарушения при эксплуатации — к частым ошибкам относят резкое включение поворота, работу с превышением грузоподъемности и игнорирование утечек.
Выбор гидроцилиндра поворота колонны для КМУ и автокранов
При подборе гидроцилиндра поворота учитывают:
- Требуемый крутящий момент на колонне — соответствие расчетным нагрузкам с запасом прочности;
- Угол поворота — исходя из кинематики механизма и рабочего диапазона вращения;
- Рабочее давление в гидросистеме — соответствие или допустимое превышение;
- Габариты и способ крепления — совместимость с посадочными местами и надежная фиксация;
- Условия эксплуатации — температура, запыленность и агрессивность среды определяют выбор материалов, покрытий и уплотнений.
Гидроцилиндр поворота колонны — критически важный узел автокрана и КМУ, обеспечивающий вращение манипулятора вокруг вертикальной оси. От его исправности зависят точность позиционирования груза, производительность и безопасность.
