Поворотный гидравлический цилиндр является исполнительным механизмом системы управления ориентацией рабочего оборудования автовышки (АГП, автогидроподъемника). Его функция — преобразование гидравлической энергии в механическое перемещение поворотной части машины относительно неподвижного шасси. В отличие от гидромоторов с редукторами, используемых на кранах, в конструкциях многих подъемников применяется рычажно-штоковая кинематическая схема, обеспечивающая повышенную точность позиционирования стрелы и жесткую фиксацию платформы в заданном секторе.
Конструктивные элементы гидроцилиндра поворота платформы автовышки

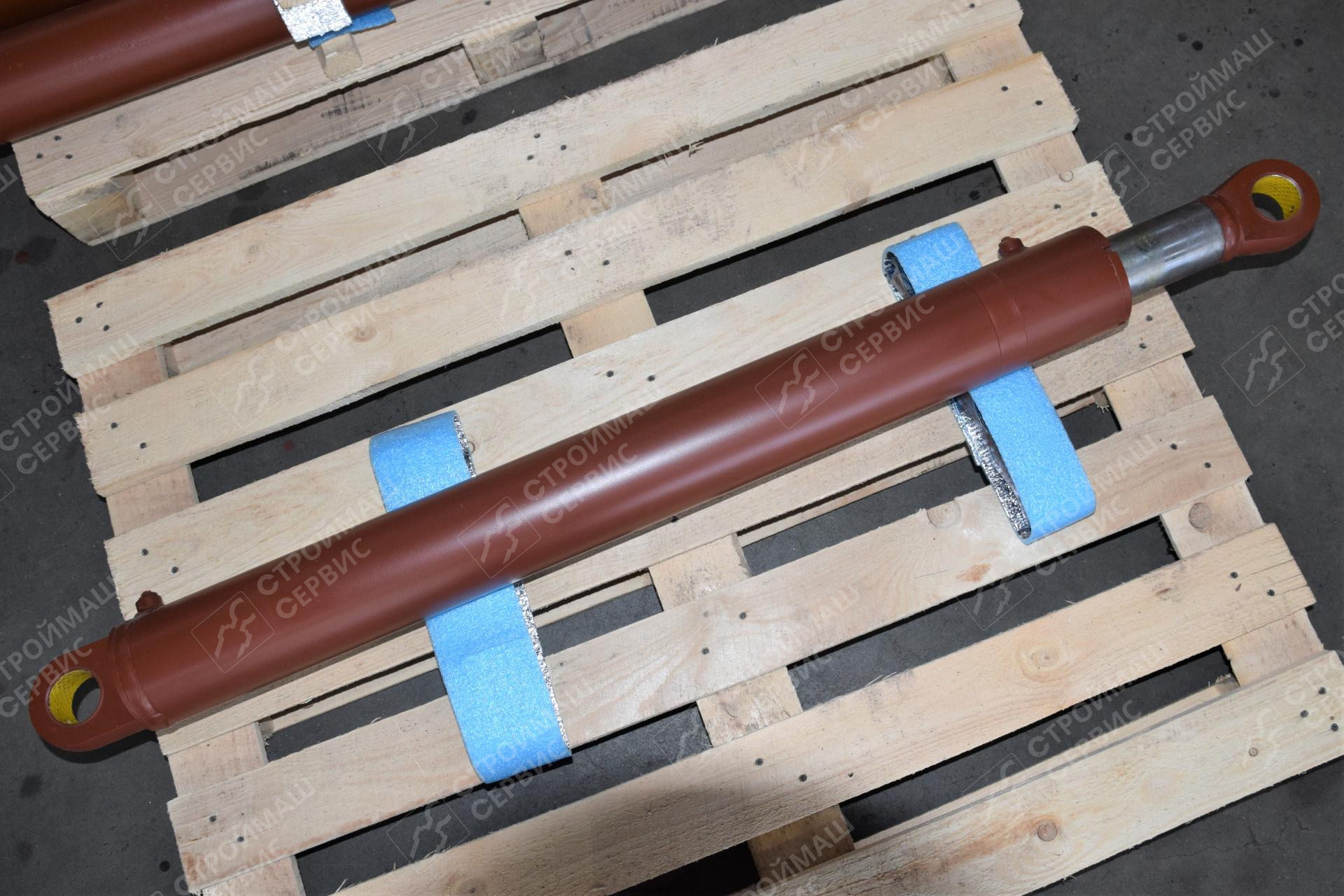

Устройство цилиндра поворота типовое для гидроцилиндров двустороннего действия и включает:
- Корпус (гильза) – цельнотянутая труба с внутренней обработкой (чистота поверхности не ниже Ra 0,4), рассчитанная на рабочее давление 25–32 МПа;
- Шток – хромированный стержень с высококачественной поверхностью (микротвердость покрытия не менее 850 HV), передающий усилие поршня на поворотную раму через шарнирную проушину;
- Поршень – уплотненный диск, разделяющий поршневую и штоковую полости;
- Уплотнительный узел – набор полиуретановых и резинотехнических манжет, грязесъемников и направляющих колец, обеспечивающих герметизацию полостей и защиту штока от абразивных частиц.
Как происходит поворот платформы автовышки? Физика процесса
Принцип работы поворотного гидравлического цилиндра основан на законе Паскаля. При отклонении оператором рычага управления поворотом на пульте происходит следующее:
- Гидрораспределитель открывает канал и направляет масло под давлением от насоса в одну из полостей цилиндра, например в поршневую;
- Давление масла воздействует на поршень, вызывая выдвижение или втягивание штока. Одновременно масло из противоположной полости вытесняется в сливную магистраль;
- Шток через шарнирную проушину соединен с рычагом поворотной рамы. Поступательное движение штока преобразуется во вращательное движение платформы вокруг оси опорно-поворотного устройства;
- При возврате рычага в нейтральное положение распределитель перекрывает подачу масла. Гидрозамки фиксируют шток, предотвращая самопроизвольный поворот стрелы под действием внешних нагрузок.
Эксплуатация и типичные неисправности гидроцилиндров поворота платформы автовышки
Основные признаки выхода из строя:
- Наружная течь масла - наличие подтеков рабочей жидкости на корпусе цилиндра свидетельствует об износе уплотнительных манжет и требует замены ремкомплекта, так как эксплуатация вышки с нарушенной герметичностью не допускается;
- Снижение развиваемого усилия и неравномерность хода - уменьшение скорости вращения платформы, рывкообразное движение или полное отсутствие поворота при номинальной частоте вращения двигателя обусловлены внутренними перетечками масла через изношенные поршневые уплотнения либо попаданием воздуха в гидравлическую систему;
- Механические повреждения штока - царапины и задиры на хромированной поверхности штока приводят к ускоренному разрушению уплотнительных элементов и возникновению утечек. Причина дефектов - абразивные частицы, проникающие через поврежденный грязесъемник;
- Самопроизвольное изменение угла поворота - медленное отклонение платформы от установленного положения указывает на неисправность гидрозамка либо на внутренний износ уплотнений поршневой группы.
Ремонт и комплектация запасными частями гидроцилиндра поворота платформы
Капитальное восстановление цилиндра выполняется в стационарных мастерских и включает:
- Демонтаж и полную разборку;
- Дефектовку гильзы (проверка овальности, конусности) и штока (измерение биения, твердости хромового покрытия);
- Механическую обработку (при необходимости – шлифовка, хромирование штока, расточка гильзы под ремонтный размер);
- Замену всех уплотнительных элементов строго по ремкомплекту (артикул производителя).
- Сборку с соблюдением моментов затяжки и испытание под давлением 1,25 от номинального.
При подборе запчастей (ПСС – запасные части и сменные элементы) критическими параметрами являются:
- Внутренний диаметр гильзы и диаметр штока;
- Длина хода и тип резьбовых/шарнирных креплений;
- Материал уплотнений (должен соответствовать типу гидравлического масла).
Гидроцилиндр поворота платформы является высокоточным исполнительным механизмом, определяющим безопасность оператора и эффективность работы автовышки в целом. Знание его конструктивных особенностей, принципа функционирования и типовых отказов позволяет специалистам по эксплуатации своевременно выявлять неисправности и производить квалифицированный ремонт с применением сертифицированных запасных частей.
