Самосвальная техника является неотъемлемой частью строительной, горнодобывающей и сельскохозяйственной отраслей. Основное внимание при эксплуатации таких машин традиционно уделяется подъему кузова и выгрузке материала, однако не менее важным узлом остается система управления задним бортом. Гидроцилиндры управления задним бортом обеспечивают контролируемую разгрузку, позволяют оперативно открывать борт для выгрузки материала и надежно закрывать его после завершения операции, предотвращают просыпание груза и гарантируют безопасность работы.

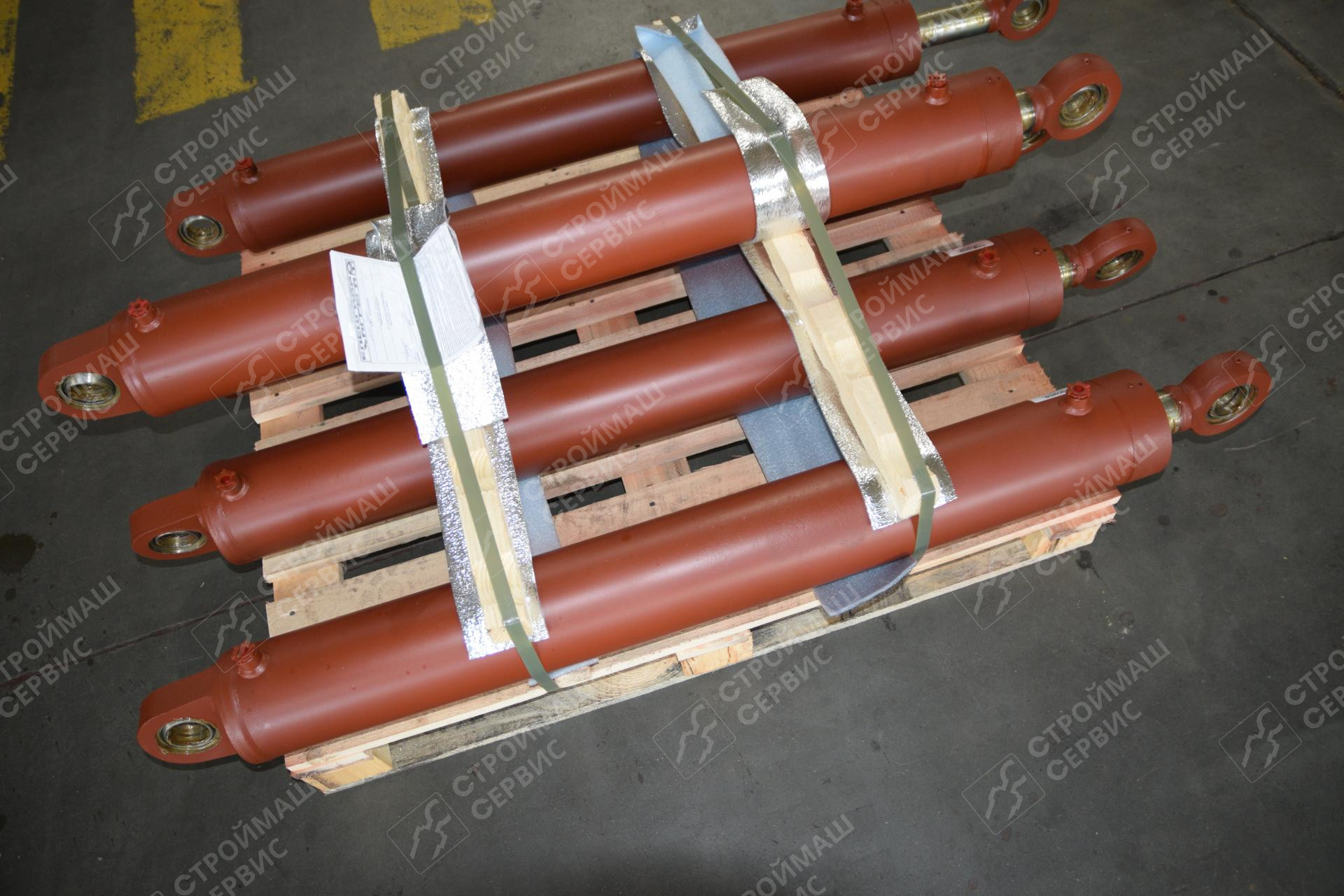

Гидроцилиндр управления бортом: устройство и назначение
Устройство:
- Поршневой гидроцилиндр (одностороннего или двустороннего действия) — основной исполнительный механизм;
- Крепежные узлы — одним концом цилиндр закреплен на раме грузовика, другим — на рычажной системе борта (через шарнирные соединения);
- Гидрораспределитель — направляет поток рабочей жидкости от насоса в нужную полость цилиндра;
- Система управления — реализуется либо через отдельный рычаг в кабине, либо в автоматическом режиме — по сигналу датчика угла подъема кузова.
Назначение:
- Преобразует энергию гидравлической жидкости в механическое движение запорного элемента кузова;
- Обеспечивает открывание заднего борта для выгрузки материала;
- Обеспечивает закрывание борта после завершения разгрузки;
- Фиксирует борт в закрытом положении во время движения и подъема кузова;
- Предотвращает самопроизвольное открытие борта при транспортных вибрациях и динамических нагрузках.
Классификация гидроцилиндров управления открытием и закрытием борта самосвала
Гидроцилиндры различаются по конструктивным параметрам и способу установки:
- По типу действия — односторонние (с пружинным возвратом) и двусторонние (с активным ходом в обе стороны);
- По способу крепления — фланцевые, проушинные, резьбовые;
- По рабочему давлению — для стандартных гидросистем (16–20 МПа) и для высоконапорных систем (до 35 МПа);
- По материалу уплотнений — стандартные (для работы с минеральными маслами) и специальные (для эксплуатации при низких температурах либо с биоразлагаемыми жидкостями).
Принцип работы гидроцилиндров управления задним бортом самосвала
Цикл работы гидроцилиндра управления бортом выглядит следующим образом:
- Открывание борта — оператор активирует гидрораспределитель, жидкость поступает в полость цилиндра, шток через рычажную систему освобождает запорные крюки или поворачивает борт. Процесс выполняется плавно;
- Закрывание борта — распределитель переводится в противоположное положение, шток движется обратно, борт возвращается в исходное положение и фиксируется автоматически, после чего давление сбрасывается;
- Удержание в закрытом положении — гидроцилиндр удерживает борт с помощью обратных клапанов или гидрозамков, предотвращающих самопроизвольное открывание.
Неисправности гидроцилиндра управления бортом: причины и проявления
Перечень неисправностей:
- Утечка рабочей жидкости (подтеки на штоке или корпусе) — износ уплотнений или повреждение штока;
- Снижение усилия открывания/закрывания (борт не доводится до крайнего положения) — внутренние перетоки через поршневые уплотнения, падение давления в системе, засорение фильтра;
- Самопроизвольное открывание борта — неисправность обратного клапана (гидрозамка) или ослабление пружины фиксатора;
- Заклинивание или рывки штока (неплавный ход) — загрязнение жидкости, износ зеркала цилиндра, деформация штока;
- Заедание запорных механизмов (борт не фиксируется) — коррозия, износ крюков и петель, ослабление креплений цилиндра.
Безопасность при эксплуатации системы управления бортом самосвала
Для обеспечения безопасности предусмотрены следующие конструктивные и эксплуатационные меры:
- Гидрозамки или обратные клапаны, удерживающие борт в закрытом положении при падении давления;
- Механические предохранители (фиксаторы), дублирующие гидравлическую фиксацию;
- Звуковые и световые сигнализаторы, предупреждающие о начале открывания борта;
- Обязательная проверка исправности гидроцилиндра и запорных механизмов перед началом смены.
Гидроцилиндры управления задним бортом — ключевой элемент гидравлической системы самосвала, от которого зависят эффективность разгрузки и безопасность работ. Своевременная диагностика, соблюдение регламентов обслуживания и замена изношенных уплотнений предотвращают отказы, сокращают простои и продлевают ресурс цилиндра и сопряженных узлов. Регулярный контроль герметичности и давления — обязательное условие надежной эксплуатации техники.
