Краново-манипуляторные установки (КМУ) представляют собой многофункциональную технику, способную выполнять широкий спектр погрузочно-разгрузочных, монтажных и строительных работ. Наряду с традиционным крюковым подвесом, все большее распространение получают сменные рабочие органы — грейферные захваты, позволяющие эффективно перемещать сыпучие, штучные и длинномерные грузы. Ключевым элементом, обеспечивающим функционирование такого оборудования, является гидроцилиндр захвата или грейферный гидроцилиндр.

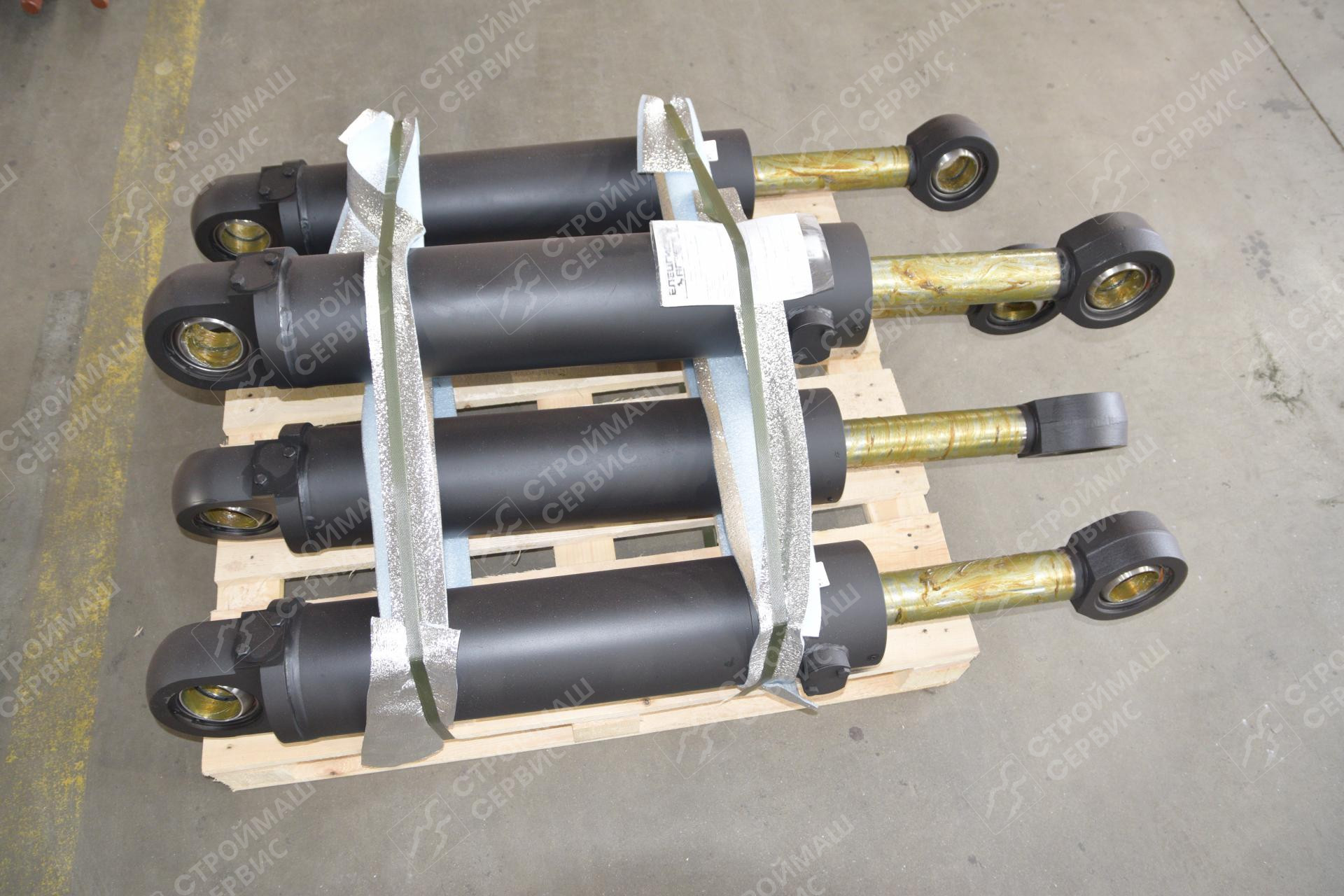

Устройство и назначение грейферного гидроцилиндра на краново‑манипуляторных установках
Устройство:
- Корпус (гильза) с внутренней обработанной поверхностью — зеркалом цилиндра;
- Шток, передающий усилие от поршня к захватным лапам или челюстям грейфера;
- Уплотнительные элементы (манжеты, кольца, направляющие втулки), предотвращающие утечки рабочей жидкости;
- Резьбовые или фланцевые соединения для крепления гидроцилиндра на корпусе грейфера или стреле манипулятора;
- Штуцерные соединения для подвода и отвода рабочей жидкости от гидрораспределителя.
Основные функции гидроцилиндра захвата:
- Раскрытие и смыкание челюстей грейфера для захвата груза;
- Удержание захваченного материала в процессе подъема и перемещения;
- Фиксация рабочего органа в транспортном положении;
- Обеспечение плавности управления для исключения высыпания груза.
Управление рабочим органом КМУ: принцип действия
Рабочий цикл включает следующие этапы:
- Подача давления — жидкость поступает в штоковую или поршневую полость, определяя направление движения штока (смыкание или размыкание челюстей). Давление ограничивается предохранительным клапаном;
- Перемещение поршня — поршень передает усилие на челюсти грейфера. Скорость регулируется для плавного хода без рывков;
- Удержание усилия — гидрозамок фиксирует жидкость в полости, предотвращая самопроизвольное раскрытие захвата при подъеме и перемещении груза;
- Обратный ход — при подаче давления в противоположную полость поршень движется назад, челюсти раскрываются, освобождая груз.
Эксплуатационные особенности и характерные неисправности гидроцилиндров грейфера
Эксплуатационные особенности:
- Высокие динамические нагрузки при работе грейферного оборудования;
- Ускоренный износ уплотнительных элементов из-за воздействия абразивной пыли и загрязнений;
- Изменение вязкости рабочей жидкости и снижение герметичности соединений при перепадах температур;
- Циклические нагрузки на шток и поршневую группу при регулярных смыканиях-размыканиях челюстей.
Характерные неисправности:
- Утечка рабочей жидкости (масляные подтеки на штоке или корпусе) — износ уплотнительных манжет и колец;
- Падение усилия захвата (самопроизвольное раскрытие грейфера) — внутренние перетоки через поршневые уплотнения или неисправность клапана удержания;
- Заклинивание или рывки (неплавное движение челюстей) — загрязнение рабочей жидкости или механический износ зеркала цилиндра;
- Нарушение синхронизации (неравномерное смыкание челюстей) — разница в производительности гидроцилиндров при наличии двух и более механизмов.
Обслуживание гидроцилиндров грейфера на КМУ
Основные регламентные операции:
- Периодическая проверка герметичности соединений и отсутствия течей;
- Контроль уровня и качества гидравлического масла в системе;
- Очистка штоков гидроцилиндров от грязи и коррозии;
- Смазка шарнирных соединений захватного органа;
- Проверка затяжки крепежных элементов и состояния шлангов высокого давления.
Выбор запчастей для гидроцилиндров захвата: практические рекомендации
При подборе запчастей важно учитывать следующие параметры:
- Диаметр поршня и штока гидроцилиндра;
- Рабочее давление и ход поршня;
- Тип резьбовых соединений;
- Совместимость уплотнительных материалов с применяемым гидравлическим маслом.
Безопасность при работе с грейферным оборудованием
Для минимизации опасности конструкция гидравлической схемы предусматривает:
- Гидрозамки на линиях управления гидроцилиндром — предотвращают обратное движение штока при падении давления;
- Ограничители давления — исключают превышение допустимого усилия на челюстях;
- Аварийное ручное стравливание давления в нештатных ситуациях.
Гидроцилиндры захвата и грейферного оборудования являются ключевыми узлами современных краново-манипуляторных установок, обеспечивающими высокую производительность и точность выполнения погрузочно-разгрузочных работ. Понимание принципов работы, правил эксплуатации и методов диагностики этих гидравлических механизмов позволяет своевременно выявлять неисправности и минимизировать простои как самого крана, так и всего вспомогательного оборудования.
