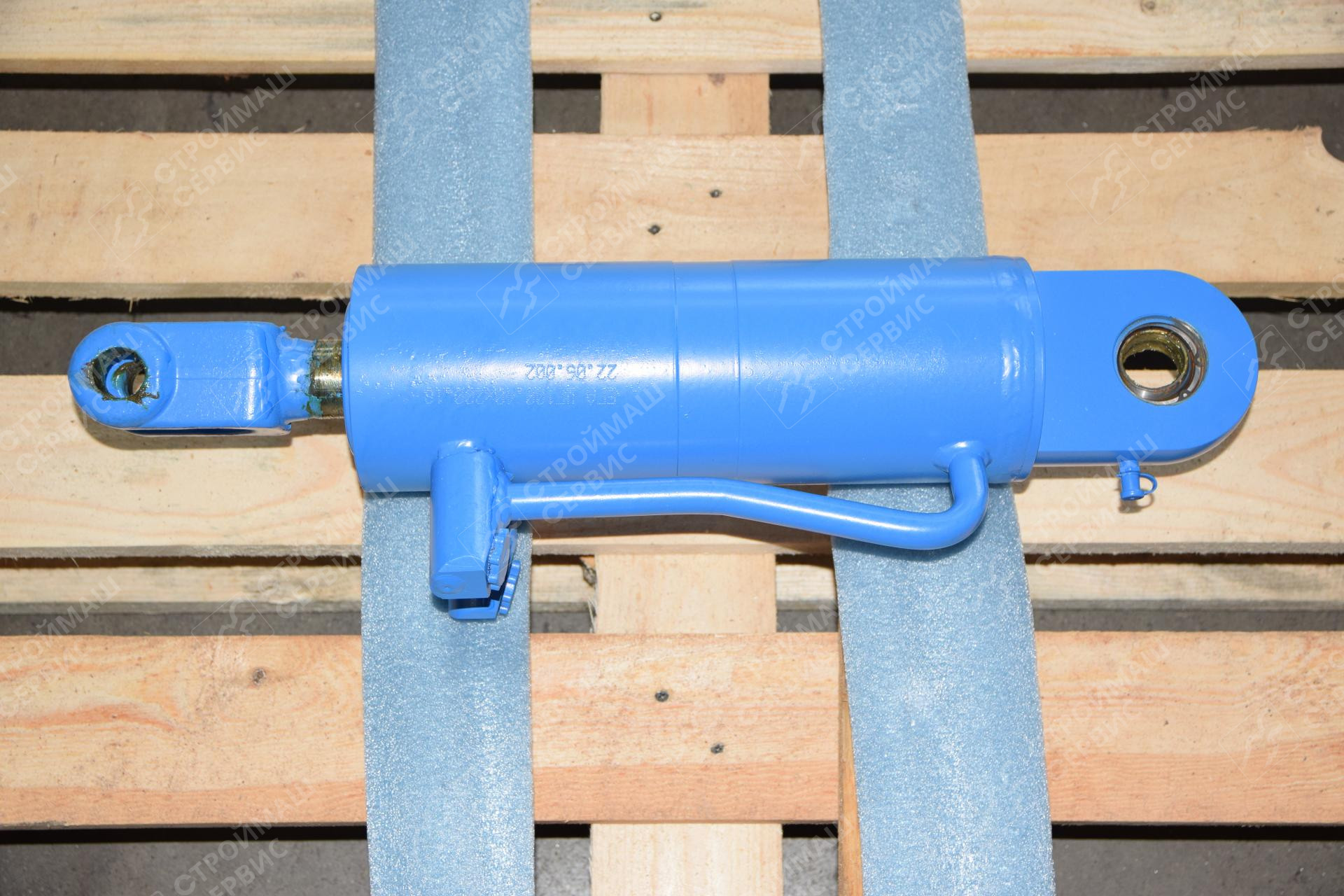

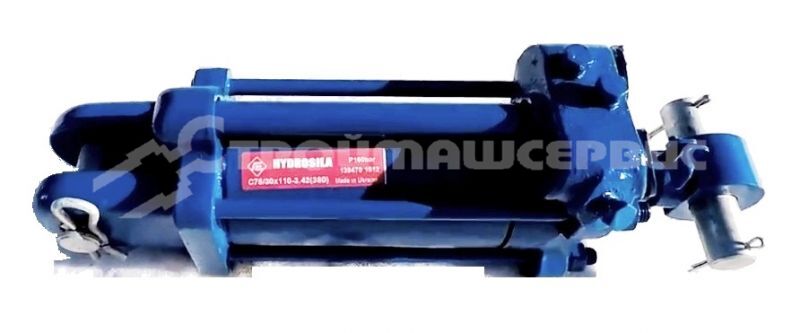

Гидроцилиндр — это объемный гидродвигатель, выполняющий прямолинейные возвратно-поступательные движения выходного звена. Выходным звеном может служить — шток, поршень или плунжер.
По конструктивному исполнению гидроцилиндры подразделяются на:
- поршневые;
- плунжерные;
- мембранные;
- сильфонные;
- телескопические и др.
От того, во скольких направлениях двигается рабочая жидкость, гидроцилиндры подразделяются на:
Способ крепления зависит от конструкции гидроцилиндра.
Чтобы правильно подобрать гидроцилиндр необходимо знать основные технические характеристики, которые позволяют определить присоединительные размеры и рабочие параметры. Внимание следует обращать на тип конструкции.
Технические требования к изготовлению гидроцилиндров и основные их параметры регламентируются ГОСТ, другими нормативными документами.
Технические характеристики гидроцилиндров
Основные технические характеристики гидроцилиндра и их обозначения:
- D, мм — диаметр поршня;
- L, мм — ход поршня;
- d, мм — диаметр штока;
- Pном, МПа — номинальное давление;
- Pмах, МПа — максимальное давление;
- V м/с — скорость движения выходного звена;
- F, н — усилие развиваемое гидроцилиндром;
- m, кг — масса гидроцилиндра.
Геометрические параметры
К геометрическим параметрам гидроцилиндров относятся:
- диаметр поршня (гильзы) или диаметр гидроцилиндра — определяет усилие на штоке при ходе поршня вперед,
- диаметр штока — определяет усилие на штоке гидроцилиндра при ходе поршня назад;
- ход поршня со штоком или плунжера — величина максимально возможного перемещения.
Геометрические параметры позволяют вычислить площадь поршня и объемы полостей гидроцилиндра.
Гидравлические параметры
К гидравлическим параметрам гидроцилиндров относятся:
- Номинальное давление — гидроцилиндр работает в номинальном режиме. Величина давления определяется значением нагрузки и может быть ограничена специальными клапанами. Потери на трение возможны при отсутствии давления в цилиндре.
- Максимальное давление — зависит от максимальной величины требуемого полезного усилия.
- Расход рабочей жидкости — количество жидкости, поступающей в полости гидроцилиндра.
Гидравлические параметры дают возможность произвести вычисления усилия при выдвижении и втягивании штока.
Механические параметры
К механическим параметрам гидроцилиндра относятся:
- скорость движения выходного звена — вычисляется величиной расхода жидкости и диаметра гидроцилиндра;
- усилие развиваемое гидроцилиндром — его величина пропорциональна давлению и эффективной площади;
Мощность и скорость определяется количеством поступающей жидкости от насоса.
Зная параметры и технические характеристики гидроцилиндров, можно приступать к покупке.
Нормированные параметры и допуски для гидроцилиндров
Контроль качества и взаимозаменяемости гидроцилиндров осуществляется на основе нормативных требований:
1.Классы точности изготовления (по ISO/ГОСТ): определяют совокупность допусков на все размеры. Чаще всего применяется нормальный класс (по ГОСТ 6540, ISO 6020) для общего машиностроения. Для прецизионных систем используют повышенный класс точности (например, по ISO 6020‑2 или ГОСТ 6540).
2.Допуски на диаметры и ход:
- Диаметр гильзы: поле допуска H8 или H9 (по ISO 286) для обеспечения рабочего зазора с уплотнениями;
- Диаметр штока: поле допуска f7 или f8 для минимизации люфта в направляющей;
- Длина хода: например, ±1.0 мм на метр хода для нормального класса.
3.Требования к шероховатости поверхностей:
- Зеркало гильзы: Ra 0.1 – 0.4 мкм для снижения износа уплотнений поршня;
- Поверхность штока: Ra 0.05 – 0.2 мкм для долговечности манжет и защиты от коррозии;
- Канавки под уплотнения: Ra не более 1,6 мкм.
4.Допустимые утечки (см³/мин): нормированный объем внутренней утечки при рабочем давлении. Для средних цилиндров составляет 5–30 см³/мин, проверяется на испытательном стенде.
Материалы и их влияние на характеристики гидроцилиндров
Основные группы материалов и их воздействие на рабочие параметры:
1.Конструкционные стали (корпус, шток) - определяют механическую прочность, сопротивление ударным нагрузкам и продольному изгибу штока:
- Углеродистая сталь Ст45 - для средних нагрузок;
- Легированные стали 40Х, 30ХГСА - для высокого давления, ударных и переменных нагрузок.
2.Материалы уплотнений - задают температурный диапазон работы, химическую стойкость, коэффициент трения и ресурс герметичности:
- NBR - стандартный диапазон (−30 °C…+100 °C) для большинства систем;
- FKM (Витон) - для высоких температур (до +200 °C) и агрессивных сред;
- PTFE (тефлон) - для минимального трения, сухого хода и широкого диапазона температур (−70 °C…+260 °C).
3.Защитные покрытия рабочих поверхностей - повышают износостойкость, коррозионную стойкость и снижают трение, напрямую продлевая срок службы уплотнений:
- Гальваническое хромирование штока - стандарт для защиты от износа и коррозии;
- Азотирование гильзы - создает сверхтвердый слой для работы в условиях абразивного износа и высоких циклических давлений.
