Технология ремонта - это комплекс мероприятий, направленных на восстановление работоспособности оборудования или его отдельных узлов и деталей. Включает в себя проведение диагностики, выявление неисправностей, замену изношенных компонентов, тестирование и настройку.
Технологии ремонта гидроцилиндров могут быть ручными, автоматизированными или роботизированными, в зависимости от типа оборудования и степени его автоматизации. Ручные методы обычно используются для небольших и менее сложных проектов, в то время как автоматизированные и роботизированные системы предпочтительны для более сложных и трудоемких задач. Выбор технологии ремонта должен основываться на объеме работы, требованиях к точности и наличии соответствующих ресурсов.

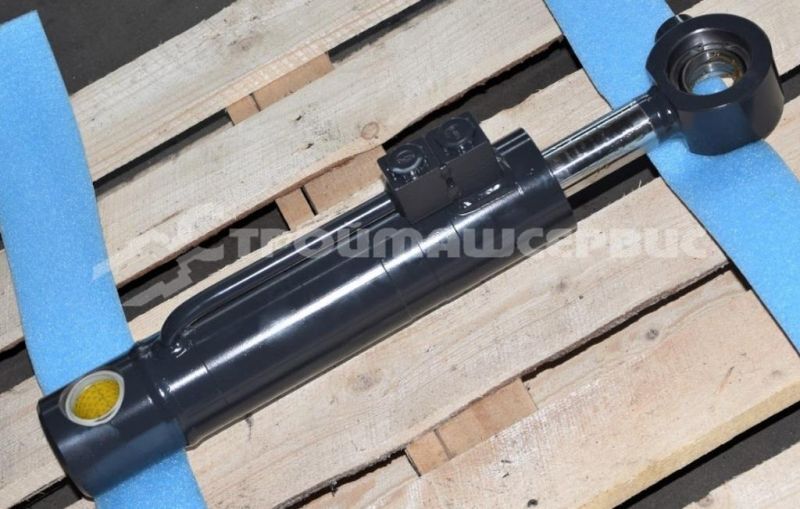

Из чего состоит гидроцилиндр
Основные детали и элементы гидроцилиндра включают:
- Поршень - основной элемент, который движется внутри цилиндра. Он служит для передачи усилия на шток или корпус гидроцилиндр;.
- Шток поршня - металлический стержень, связанный с поршнем и передающий усилие от него на рабочий орган;
- Корпус цилиндра (гильза) - это внешняя часть гидроцилиндра, в которой перемещается поршень;
- Манжеты (уплотнения) - используются для герметизации внутренней полости цилиндра и предотвращения утечки гидравлической жидкости;
- Трубы и фитинги - используются для подвода гидравлической жидкости к гидроцилиндру и ее отвода от него;
- Направляющие кольца - используются в некоторых конструкциях гидроцилиндров для уменьшения трения и обеспечения плавного движения поршня;
- Крепежные элементы - болты, гайки, шайбы и т.д., которые используются для монтажа гидроцилиндра на машину или оборудование.
Основные поломки и последствия
Основные неисправности гидроцилиндров погрузчиков, экскаваторов:
- Утечка рабочей жидкости - может происходить из-за износа уплотнений, повреждения гильз или штосселей;
- Задиры и царапины на поверхностях трущихся деталей - возникают из-за загрязнения рабочей жидкости или недостатка смазки;
- Повреждение или износ подшипников и направляющих элементов - приводит к перекосу штока и неравномерному износу уплотнений;
- Заклинивание штока - может быть вызвано попаданием инородных частиц, износом манжет или направляющих элементов;
- Неисправности системы управления - могут привести к неправильному функционированию гидроцилиндров экскаваторов или полной неработоспособности;
- Механические повреждения - могут возникнуть в результате ударов и аварий, приводящих к деформации штока или гильзы;
- Коррозия - возникает при использовании некачественных материалов или при эксплуатации гидроцилиндра в условиях повышенной влажности.
Технологические процессы ремонта
В процессе ремонта гидравлических цилиндров осуществляются следующие виды работ:
- Проводится диагностика для выявления причин неисправности;
- Поврежденные детали заменяются на новые;
- Производится замена уплотнений и манжет;
- Осуществляется проверка работоспособности гидроцилиндра под давлением;
- При необходимости проводится ремонт или замена элементов системы управления;
- Гидроцилиндр устанавливается на машину и проверяется в работе;
- После успешного завершения ремонта выдается гарантия на выполненные работы.
Технологическая оснастка для ремонта гидроцилиндров
Ремонт гидроцилиндра требует не только навыков, но и применения специального инструмента и оборудования:
- Специальные съемники для уплотнений – позволяют аккуратно извлекать манжеты и кольца из глубоких канавок поршня и крышки, не повреждая посадочные поверхности;
- Приспособления для выпрессовки поршней и штоков – обеспечивают безопасный и контролируемый демонтаж деталей, посаженных с натягом, с помощью гидравлических прессов и наборов оправок;
- Испытательные стенды – необходимы для проверки отремонтированного узла под давлением. Они фиксируют герметичность, плавность хода и рабочее усилие, подтверждая качество ремонта;
- Оборудование для восстановления штоков – включает токарно-шлифовальные станки для устранения задиров и полировки, что гарантирует долгий срок службы новых уплотнений.
Методика испытаний гидроцилиндров после ремонта
Испытания проводятся на специализированном стенде в следующей последовательности:
- Холостая прокачка для удаления воздуха - проводится для вытеснения остаточного воздуха. Цилиндр совершает несколько рабочих циклов на низкой скорости до достижения плавного и бесшумного движения штока;
- Проверка герметичности под рабочим давлением - оценивается способность цилиндра удерживать давление. Проводится визуальный контроль на отсутствие внешних утечек и инструментальный замер падения давления для выявления внутренних негерметичностей;
- Оценка работоспособности под нагрузкой - цилиндр тестируется в условиях, имитирующих реальную эксплуатацию, при различных уровнях нагрузки. Цель - подтвердить стабильность работы, отсутствие заеданий и рывков;
- Количественная оценка внутренних утечек - выполняется точный замер объема жидкости, просачивающейся через уплотнения за единицу времени, для проверки их состояния и соответствия нормам;
- Испытания в рабочем температурном диапазоне - проверяется стабильность характеристик цилиндра при изменении температуры рабочей жидкости. Контролируется отсутствие деградации герметичности и плавности хода.
Ремонт гидроцилиндров является важным этапом технического обслуживания спецтехники. Своевременное проведение ремонтных работ позволяет избежать серьезных поломок и дорогостоящей замены узлов и агрегатов. Кроме того, качественный ремонт цилиндров обеспечивает сохранение характеристик оборудования на уровне, предусмотренном производителем. Это в свою очередь повышает эффективность работы спецтехники и продлевает срок ее службы.
