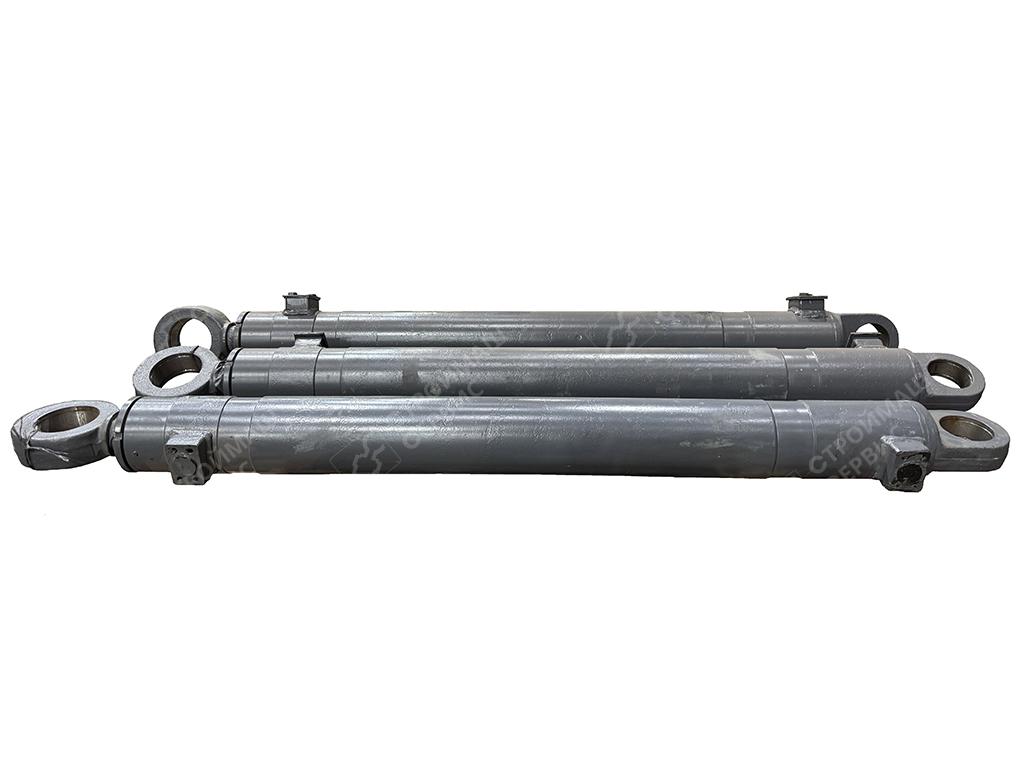

Гидроцилиндры выравнивания рамы (коррекция положения отвала)

Современные землеройно-транспортные машины, такие как бульдозеры, автогрейдеры, погрузчики Manitou и другие, работают в сложных условиях: на косогорах, насыпях, в траншеях. В таких условиях поперечный наклон машины приводит к перекосу отвала, снижению производительности и ухудшению качества работы. Для решения этой задачи применяется гидравлический цилиндр выравнивания рамы, который обеспечивает корректировку положения отвала относительно горизонта.

В данной статье рассматриваются устройство и принцип работы системы выравнивания, методы управления, а также роль коррекции крена для устойчивости и точности работы машины.

Назначение гидроцилиндров выравнивания рамы

Основная задача гидравлических цилиндров выравнивания - исправление поперечного наклона (крена) машины путем изменения положения рамы относительно ходовой части или отвала относительно рамы. Это позволяет:

Сохранять заданный угол резания отвала независимо от рельефа;
Повышать устойчивость машины на косогорах;
Снижать нагрузку на рабочее оборудование;
Улучшать качество планировки поверхности.

Устройство и принцип работы

Типовая система выравнивания включает:

Два гидроцилиндра (левый и правый), соединенные с рамой и люлькой или отвалом;
Электрогидравлический распределитель;
Датчики крена (инклинометры);
Контроллер управления.

Принцип работы основан на дифференциальном перемещении цилиндров:

При наклоне машины влево левый цилиндр втягивается, правый - выдвигается;
Это компенсирует перекос и возвращает отвал или платформу в горизонтальное положение.

Корректировка может осуществляться:

Путем наклона отвала относительно рамы (бульдозеры);
Поворотом люльки или заднего моста (автогрейдеры);
Выравниванием рамы телескопической стрелы (погрузчики Manitou).

Преимущества выравнивания

Система выравнивания значительно улучшает эксплуатационные характеристики:

Устойчивость - снижается риск опрокидывания на уклонах до 20°, особенно при подъеме груза;
Качество работы - исключается ступенчатый профиль, обеспечивается ровная поверхность;
Надежность - нагрузки на цилиндры подъема и поворота распределяются равномерно;
Производительность - сохраняется до 90% эффективности даже на неровных участках;
Комфорт оператора - автоматика снижает утомляемость, особенно в сложных условиях.

Способы управления

Системы выравнивания бывают трех типов:

Ручное управление - оператор вручную подает масло в цилиндры. Требует опыта, применяется на старых моделях;
Полуавтоматическое - датчики показывают наклон, оператор нажимает кнопку - система сама дозирует масло;
Автоматическое (активное выравнивание) - инклинометры в реальном времени передают данные контроллеру, который непрерывно корректирует положение. Достаточно задать целевой угол (например, 0°). Используется на современных машинах премиум-класса.

Алгоритм коррекции крена

Процесс автоматической коррекции включает:

Измерение угла наклона датчиками;
Сравнение с заданным значением;
Формирование команды контроллером;
Открытие распределителя и перемещение цилиндров;
Блокировку положения гидрозамком после достижения цели.

Цикл занимает 1–3 секунды и выполняется без остановки машины.

Типичные неисправности и рекомендации

Частые проблемы:

Отказ датчика крена - требует калибровки или замены;
Утечка в цилиндре - приводит к самопроизвольному наклону, нужна замена уплотнений;
Зависание золотника - вызывает рывки, устраняется промывкой или заменой;
Несоосность цилиндров - устраняется регулировкой кронштейнов.

Рекомендации по эксплуатации:

Ежедневно проверяйте уровень масла в гидробаке;
Следите за чистотой датчиков крена;
Не отключайте автоматику на косогорах;
Раз в месяц калибруйте нулевое положение;
На погрузчиках Manitou перед подъемом груза обязательно включайте выравнивание люльки

Гидроцилиндры выравнивания рамы - ключевой элемент современной техники, обеспечивающий устойчивость, точность и безопасность на сложных участках. Благодаря ручному, полуавтоматическому и автоматическому управлению, системы эффективно компенсируют крен, сохраняют производительность и снижают нагрузку на оператора. Их внедрение - важный шаг в развитии землеройно-транспортных машин.
